РАДИО КАЛЬКУЛЯТОР


С любезного разрешения Harry Lythall (SM0VPO)

Здесь приведены несколько калькуляторов для электро/радио расчетов. Они достаточно просты, но все работают.

Помните, что индуктивности указаны в наногенри (nH) (1uH = 1000nH).
Емкости указаны в пикофарадах (pf) и резисторы указаны в омах. Десятичные значения не учитываются в полях ввода, если Вы введете значение 1.9925 то это будет воспринято как 1.


Параллельное соединение двух резисторов
(или последовательное конденсаторов)

Формула: Общее сопротивление = (R1 x R2) / (R1 + R2)

R1
R2
Общее сопротивление


Реактивное сопротивление конденсатора

Формула: Реактивное сопр. = 1 / (2 * Pi * F * C)

Частота (Hz) [F]
Емкость (pF) [C]
Реактивность


Реактивное сопротивление катушки индуктивности

Формула: Реактивное сопр. = 2 * Pi * F * L

Частота (Hz) [F]
Индуктивность (nH) [L]
Реактивность


Частота контура

Формула: F = 1 / (2 * Pi * Sqrt(LC))

Емкость (pF) [C]
Индуктивность (nH) [L]
Частота (Гц) [F]


Колличество витков однослойной катушки индуктивности

Формула:

Индкутивность (uH) [L]
Длина намотки [l]
Внешний радиус [r]
Все размеры в миллиметрах
Кол-во витков [N]


Колличество витков многослойной катушки

Формула:

Индуктивность (uH) [L]
Winding depth+Form Dia [a]
Ширина намотки [b]
Толщина намотки [c]
Кол-во витков
(Все размеры в миллиметрах)


Аттенюаторы - "T" и "H" типа

Формулы:

Входная/выходная мощности могут быть в любых электрических единицах, которые Вы предпочитаете, например: Мегаватты, милливатты, джоули, и т.п.

Введите входную мощность
Введите выходную мощность
Введите входное сопротивление
Введите выходное сопротивление
R1 значение (для несимметричной)
R2 значение (для симметричной)
R1/2 значение (для симметричной)
R2/2 значение (для симметричной)
R3 значение

Отрицательные значения получаются при вводе недопустимых значений аттенюаторов. Например, невозможно подключить устройство с 50-омной линийе от 600-омной линии и имеющим ослаблением более чем 6.78


Аттенюаторы - мостового типа

Формулы:

Входная/выходная мощности могут быть в любых электрических единицах, которые Вы предпочитаете, например: Мегаватты, милливатты, джоули и т.п.

Введите входную мощность
Введите выходную мощность
Введите входное сопротивление
Введите выходное сопротивление
R1 значение
R2 значение
R3 значение (для несимметричной)
R3/2 значение (для симметричной)
SM0VPO

Опять, отрицательные значения получаются при недопустимых значениях аттенюаторов.


Дальность радиосвязи при прямой видимости

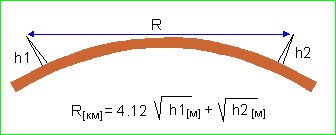

Дальность радиосвязи при прямой видимости и нормальной атмосферной рефракции зависит от высоты подвеса антенн и определяется нижеприведенной формулой:

Введите высоту первой антенны (м)
Введите высоту второй антенны (м)
Дальность связи = (км)

Перевод Николая Большакова (RA3TOX)
