Основные параметры:

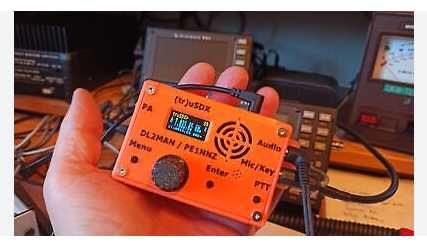

  • Мощность TX минимум 4 Вт на всех диапазонах при входе 12 В. uSDX
  • Мощность TX максимум 6,5 Вт на всех диапазонах при входе 13,8 В.
  • Эффективность передачи минимум 80% на всех диапазонах
  • Подавление гармоник лучше -43 дБ
  • Подавление нерабочей боковой полосы RX мин. 30 дБ
  • Минимальный уровень шума приема (без антенны) -106 дБм или выше

Список функций:

  • Простой, веселый и универсальный КВ-трансивер QRP SSB со встроенными функциями DSP и SDR;
  • Ступень передачи SSB с приводом от EER класса E
  • Мощность PEP SSB примерно 5 Вт от источника питания 13,8 В
  • Поддержка всех режимов: USB, LSB, CW, AM, FM.
    Примечание. В новых релизах (от 2.0 и выше) пришлось пожертвовать режимами AM и FM для реализации функции спетроанализатора.
  • DSP: 4000, 2500, 1700, 500, 200, 100, 50 Полоса пропускания в Гц
  • Функции спетроанализатора ( в релизах от 2.0 и выше)
  • Функции DSP: Автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовое управление Xmit (VOX), усилители RX и аттенюатор (ATT), TX noise gate, TX drive control, регулятор громкости, dBm / S-метр.
  • SSB противоположный боковой диапазон /подавление несущей при передаче: лучше, чем -45dBc, IMD3 (двухтональный) -33dBc, прием: лучше, чем -50dBc
  • Многодиапазонная поддержка, непрерывно настраиваемая в диапазонах 160м-10м
  • Прошивка с открытым исходным кодом, созданная с помощью Arduino IDE; позволяет экспериментировать, можно добавлять новые функции, делиться вкладами через Github, сложность программного обеспечения: 2000 строк кода
  • Программный VOX, который может использоваться для быстрого полного включения (QSK и полу-QSK операции) или для помощи в переключении RX / TX для работы в цифровых режимах (не требуется интерфейс CAT или PTT), внешний выход PTT/управление PA с задержкой TX
  • Простая аппаратная конструкция всего с 4 микросхемами, микроконтроллером и несколькими транзисторами и пассивными элементами
  • Легкая и недорогая конструкция приемопередатчика: благодаря каскаду EER-передатчика класса E он отличается высокой энергоэффективностью (не требуются громоздкие радиаторы) и имеет простую конструкцию (не требуется сложный сбалансированный линейный усилитель мощности).
  • Полностью цифровой и основанный на программном обеспечении каскад передачи SSB: просчитывает микрофонный вход и восстанавливает SSB-сигнал, управляя фазой ФАПЧ SI5351 (посредством крошечных изменений частоты более 800 Кбит/с I2C) и амплитудой PA (через ШИМ схемы формирования ключа PA).
  • Полностью цифровой и основанный на программном обеспечении SDR-приемник (опционально): отсчитывает входной/Q (комплексный) сигнал с цифрового микшера детектора квадратурной выборки и выполняет математический сдвиг фазы на 90 градусов в программном обеспечении (преобразование Гильберта) и убирает одну боковую полосу
  • Три независимых переключаемых аналоговых аттенюатора фронтального приемника (0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ)
  • Минимальный уровень шума приемника MDS: -135 дБм при 28 МГц (при 200 Гц BW)
  • Селективность на входе приемника: резкое отклонение - 45 дБ/декада +/-2 кГц от настроенной частоты
  • Блокирующий динамический диапазон: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ
  • Декодер CW, прямой/ямбический ключ A/B
  • VFO A/B + RIT и Split и соответствующее переключение полосового фильтра реле через I2C
  • Поддержка CAT (подмножество TS480), возможность потоковой передачи аудио, отображения текста через CAT
  • Дополнительный КСВ/измеритель мощности и КПД РА/контроль перегрузки
  • Индикатор напряжения батареи

Гвидо, PE1NNZ, с помощью своей блестящей прошивки превратил QCX в полноценный трансивер SSB/CW SDR. Большинство функций SSB-фильтрации и DSP выполняются на ATmega328p с использованием скетча Arduino, работающего на частоте 20 МГц. Вся эта цифровая фильтрация SSB и функции на 8-битном низкоуровневом микроконтроллере, таком как ATmega328p, являются невероятным подвигом разработки программного обеспечения.
