SYN470R/SYN450R микросхема УКВ радиоприемника (300-440 МГц)

---

Общее описание

SYN470R — это однокристальная микросхема радиочастотного приемника с функцией ASK/OOK (вкл/выкл). Это устройство представляет собой монолитную конструкцию, обеспечивающую передачу данных от антенны к антенне. Вся настройка ВЧ и ПЧ осуществляется автоматически внутри микросхемы, что исключает ручную настройку и снижает производственные затраты. В результате получается высоконадежное и недорогое решение.

SYN470R — это полнофункциональная микросхема в 16-контактном корпусе,

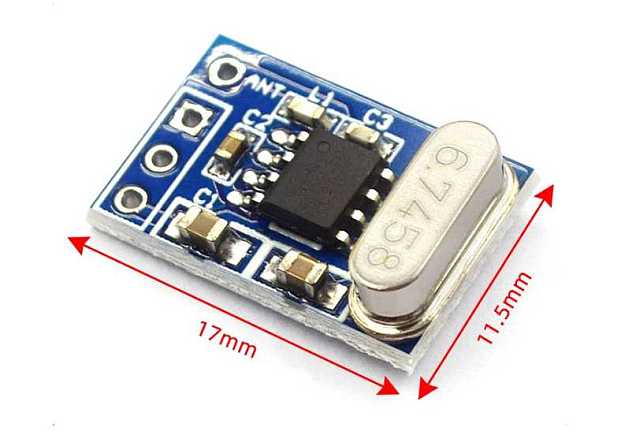

SYN480R — это та же микросхема в 8-контактном корпусе с уменьшенным набором функций.

SYN470R предоставляет две дополнительные функции: (1) вывод Shutdown, который может использоваться для выключения устройства в режиме циклической работы, и (2) выход «Wake-up», который выдает флаг, указывающий на наличие ВЧ-сигнала. Эти функции делают SYN470R идеальным для приложений с низким и сверхнизким энергопотреблением, таких как системы дистанционного управления и пульты дистанционного управления.

Вся фильтрация ПЧ и постдетектирования (демодуляции) данных осуществляется внутри SYN470R, поэтому внешние фильтры не требуются. Пользователь может выбрать одну из четырех полос пропускания фильтра демодулятора извне.

SYN470R предлагает два режима работы: фиксированный режим (FIX) и режим развертки (SWP). В фиксированном режиме SYN470R функционирует как обычный супергетеродинный приемник. В режиме развертки SYN470R сканирует более широкий радиочастотный спектр. Фиксированный режим обеспечивает лучшую избирательность и чувствительность, а режим развертки позволяет использовать SYN470R с недорогими, неточными передатчиками.

Характеристики

• Диапазон частот от 300 МГц до 440 МГц
• Высокая чувствительность приемника: -106 дБм (315 МГц), -107 дБм (433 МГц)
• Скорость передачи данных до 10 кбит/с (фиксированный режим)
• Низкое энергопотребление
• 2,5 мА в полностью рабочем режиме (315 МГц)
• 0,9 мкА в выключенном состоянии
• 250 мкА в режиме опроса (коэффициент заполнения 10:1)
• Флаг выхода пробуждения для включения декодеров и микропроцессоров
• Очень низкое радиочастотное переизлучение на антенне
• Высокая степень интеграции с чрезвычайно малым количеством внешних компонентов

Области применения

• Автомобильные системы дистанционного управления без ключа (RKE)
• Пульты дистанционного управления
• Дистанционное управление вентилятором и освещением
• Открыватели гаражных ворот и калиток

Типичное применение

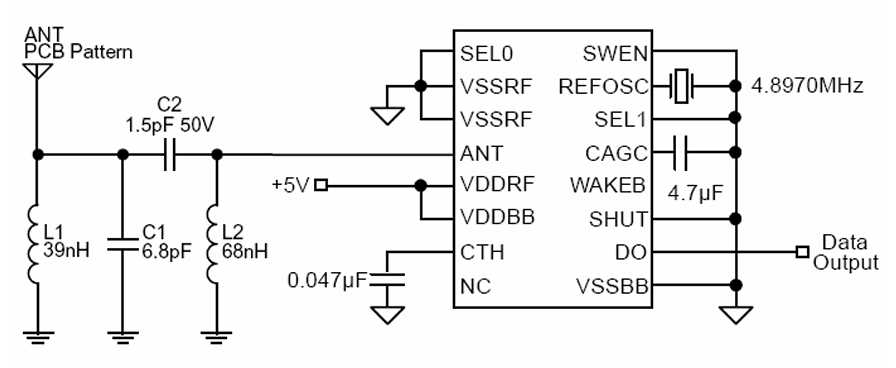

Приёмник с ASK модуляцией 315 МГц 800 бит/с

Расположение контактов

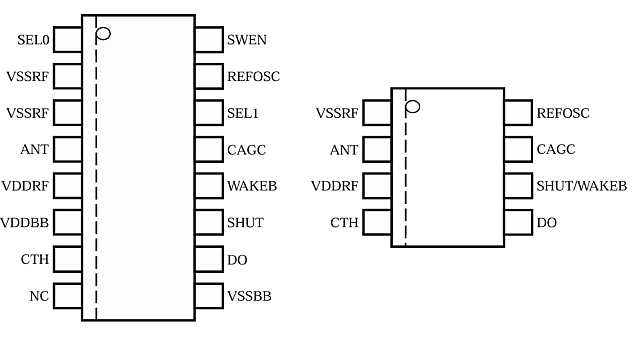

Стандартные 16-контактные или 8-контактные корпуса SOP (M).

Описание выводов

Номер вывода 16-контактный корпус	Номер вывода 8-контактный корпус	Вывод название	Функция вывода
1		SEL0	Бит выбора полосы пропускания 0 (цифровой вход): Используется совместно с SEL1 для установки желаемой полосы пропускания фильтра демодулятора. См. Таблицу 1. Внутренне подтянут к VDDRF
2, 3	1	VSSRF	Источник питания ВЧ: Заземление на источник питания ВЧ-секции
4	2	ANT	Антенна (аналоговый вход): Для оптимальной работы вывод ANT должен быть согласован по импедансу с антенной. См. раздел «Информация о применении» для получения информации о входном импедансе и методах согласования.
5	3	VDDRF	Источник питания ВЧ: Положительный вход питания для ВЧ-секции микросхемы
6		VDDBB	Источник питания основной полосы: Положительный вход питания для секции основной полосы (цифровой секции) микросхемы
7	4	CTH	Конденсатор порога разделения данных (аналоговый ввод/вывод): Конденсатор, подключенный к этому выводу, извлекает среднее значение постоянного тока из демодулированной формы сигнала, которая становится опорным значением для внутреннего компаратора разделения данных
8		NC	Не подключено внутри
9		VSSBB	Источник питания основной полосы: Заземление на источник питания секции основной полосы
10	5	DO	Выход данных (цифровой выход)
11	6	SHUT	Выключение (цифровой вход): Логический уровень режима выключения управляющий вход. Установите низкий уровень для включения приемника. Внутренне подтянут к VDDRF
12		WAKEB	Пробуждение (цифровой выход): Активный низкий выход, указывающий на обнаружение входящего радиочастотного сигнала
13	7	CAGC	Автоматическая регулировка усиления (аналоговый ввод/вывод): Подключите внешний конденсатор для установки скорости атаки/затухания встроенной автоматической регулировки усиления
14		SEL1	Бит выбора полосы пропускания 1 (цифровой вход): Используется совместно с SEL0 для установки желаемой полосы пропускания фильтра демодулятора. См. Таблицу 1. Внутренне подтянут к VDDRF
15	8	REFOSC	Опорный генератор: Опорный сигнал синхронизации, устанавливает частоту приема радиочастотного сигнала.
16		SWEN	Разрешение режима развертки (цифровой вход): Вход управления режимом развертки или фиксированного режима. SWEN высокий = режим развертки; SWEN низкий = обычный супергетеродинный приемник. Внутренне подтянут к VDDRF

Электрические характеристики

VDDRF = VDDBB = VDD, где +4,75 В ≤ VDD ≤ 5,5 В, VSS = 0 В; CAGC = 4,7 мкФ, CTH = 100 нФ; SEL0 = SEL1 = VSS; фиксированный режим (SWEN = VSS); fREFOSC = 4,8970 МГц (эквивалентно fRF = 315 МГц); скорость передачи данных = 1 кбит/с (кодировка Манчестера). TA = 25 °C, значения, выделенные жирным шрифтом, указывают на диапазон –40 °C ≤ TA ≤ +85 °C; ток, протекающий через выводы устройства, положительный, если не указано иное.

ВЧ-секция, ПЧ-секция

• Чувствительность приемника
  • f_RF = 315 МГц –106 дБм
  • f_RF = 433,92 МГц –107 дБм
• f_IF Центральная частота ПЧ 0,86 МГц
• f_BW Полоса пропускания ПЧ Примечание 6 0,43 МГц
• Максимальное входное сопротивление приемника RSC = 50 Ом –20 дБм Паразитная обратная изоляция вывода ANT, RSC = 50 Ом, 30 мкВ среднеквадратичного значения
• Отношение атаки к затуханию АРУ tATTACK - tDECAY 0,1
• Ток утечки АРУ TA = +85°C ±100 нА

Функциональная диаграмма

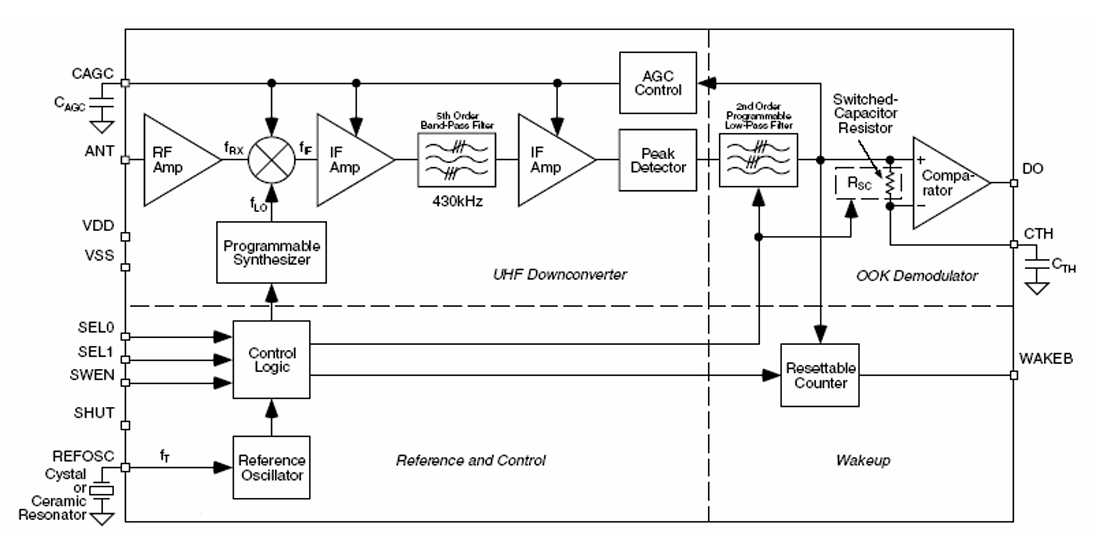

Блок-схема SYN470R

Информация о применении и функциональное описание

См. рисунок «Блок-схема SYN470R». На блок-схеме обозначены четыре секции микросхемы: понижающий преобразователь УВЧ, демодулятор OOK, опорный и управляющий сигналы, а также сигнал пробуждения. На рисунке также показаны два конденсатора (CTH, CAGC) и один компонент синхронизации, обычно кварцевый или керамический резонатор. За исключением развязывающего конденсатора питания и согласующей цепи импеданса антенны, это единственные внешние компоненты, необходимые SYN470R для сборки полноценного УВЧ-приемника.

Для оптимальной работы настоятельно рекомендуется согласовать импеданс SYN470R с антенной; согласующая цепь добавит еще два или три компонента.

На блок-схеме показаны четыре управляющих входа: SEL0, SEL1, SWEN и SHUT. Используя эти логические входы, пользователь может управлять режимом работы и выбираемыми функциями микросхемы. Эти входы совместимы с CMOS и имеют внутреннюю подтяжку к полюсам. Частотная характеристика полосового фильтра ПЧ имеет 5-й порядок, в то время как характеристика фильтра данных демодулятора — 2-й порядок.

Этапы проектирования

Следующие шаги являются основными этапами проектирования приемника SYN470R:

1. Выбор режима работы (с разверткой или фиксированный)
2. Выбор опорного генератора
3. Выбор конденсатора CTH
4. Выбор конденсатора CAGC
5. Выбор полосы пропускания фильтра демодулятора

Шаг 1: Выбор режима работы

Работа в фиксированном режиме

Для приложений, где частота передачи точно установлена ??(то есть, для приложений, где используется передатчик на основе ПАВ или кварцевого генератора), SYN470R может быть сконфигурирован как стандартный супергетеродинный приемник (фиксированный режим). В режиме фиксированного режима полоса пропускания ВЧ уже, что делает приемник менее восприимчивым к помехам. Фиксированный режим выбирается путем подключения SWEN к земле.

Работа в режиме развертки

При использовании совместно с недорогими LC-передатчиками SYN470R следует настраивать в режиме развертки. В режиме развертки, пока топология остается супергетеродинной, гетеродин (LO) развертывается в диапазоне частот со скоростью, превышающей скорость передачи данных. Этот метод эффективно увеличивает полосу пропускания ВЧ-сигнала SYN470R, позволяя устройству работать в приложениях, где может существовать значительное рассогласование частот передатчика и приемника. Частота передачи может изменяться до ±0,5% в пределах начального допуска, старения и температуры. В режиме развертки захватывается полоса примерно 1,5% вокруг номинальной частоты передачи. Передатчик может дрейфовать. до ±0,5% без необходимости перенастройки приемника и без влияния на производительность системы.

Техника развертки гетеродина не влияет на полосу пропускания ПЧ, поэтому шумовые характеристики не ухудшаются по сравнению с фиксированным режимом. Полоса пропускания ПЧ составляет 430 кГц независимо от того, работает ли устройство в фиксированном или разверточном режиме.

Из-за ограничений, накладываемых процессом развертки гетеродина, верхний предел скорости передачи данных в режиме развертки составляет приблизительно 5,0 кбит/с.

Аналогичные характеристики в настоящее время недоступны для супергетеродинных приемников на основе кварцевых резонаторов, которые могут работать только с передатчиками на основе поверхностных акустических волн или кварцевых резонаторов.

В режиме развертки в установках, где в развертываемом радиочастотном диапазоне присутствует сильный источник помех, происходит уменьшение дальности действия. Это связано с тем, что процесс неизбирательно включает все сигналы в диапазоне развертки. В большинстве случаев вместо суперрегенеративного приемника можно использовать SYN470R.

Шаг 2: Выбор опорного генератора

Все операции синхронизации и настройки на SYN470R выполняются с помощью внутреннего опорного генератора Кольпитца. Синхронизация и настройка управляются через вывод REFOSC одним из трех способов:

1. Подключение керамического резонатора
2. Подключение кварцевого резонатора
3. Подача на этот вывод внешнего синхронизирующего сигнала

Требуемая опорная частота зависит от частоты передачи системы и режима работы приемника, устанавливаемого выводом SWEN.

Выбор кварцевого или керамического резонатора

Не используйте резонаторы со встроенными конденсаторами, поскольку конденсаторы уже входят в состав микросхемы; также следует убедиться в выборе конденсаторов с низким ESR.

При работе в режиме фиксированного напряжения рекомендуется использовать кварцевый резонатор. В режиме развертки можно использовать как кварцевый, так и керамический резонатор. При использовании кварцевого или керамического резонатора минимальное напряжение составляет 300 мВ (пиковое значение). При использовании внешнего сигнала он должен быть связан по переменному току и ограничен рабочим диапазоном от 0,1 В (пиковое значение) до 1,5 В (пиковое значение).

Выбор частоты опорного генератора f_T (фиксированный режим)

Как и в любом супергетеродинном приемнике, смешение между внутренней частотой гетеродина (локального генератора) f_LO и входящей частотой передачи f_TX в идеале должно равняться центральной частоте ПЧ.

Уравнение 1 может быть использовано для вычисления соответствующей частоты f_LO для заданной частоты f_TX:

Частоты f_TX и f_LO указаны в МГц. Обратите внимание, что для любой заданной частоты f_TX существуют два значения f_LO, различаемые как «смешивание на верхнем плече» и «смешивание на нижнем плече». Смешивание на верхнем плече приводит к зеркальной частоте выше интересующей частоты, а смешивание на нижнем плече — к частоте ниже.

После выбора одного из двух допустимых значений f_LO используйте уравнение 2 для вычисления частоты опорного генератора f_T:

Частота f_T указана в МГц. Подключите кварцевый резонатор с частотой f_T к REFOSC на SYN470R.

Точность частоты в четыре знака после запятой, как правило, достаточна. В следующей таблице указаны значения f_T для некоторых распространенных частот передачи при работе SYN470R в фиксированном режиме.

Таблица. Рекомендуемые значения опорного генератора в фиксированном режиме для типичных частот передачи (смешивание по верхнему плечу).

Частота передачи (fTX)	Частота опорного генератора (fT)
315 МГц	4,8970 МГц
390 МГц	6,0630 МГц
403 МГц	6,2497 МГц
418 МГц	6,4983 МГц
433,92 МГц	6,7458 МГц

Выбор частоты REFOSC f_T (режим развертки)

Выбор частоты опорного генератора f_T в режиме развертки значительно проще, чем в фиксированном режиме, благодаря процессу развертки гетеродина. Кроме того, требования к точности компонента опорной частоты значительно смягчены. В режиме развертки f_T определяется уравнением 3:

В режиме развертки обычно достаточно опорного генератора с частотой, точной до двух десятичных знаков. Можно использовать кварцевый резонатор, и в некоторых случаях он может быть необходим, если частота передачи особенно неточна.

Таблица. Рекомендуемые значения опорного генератора для типичных частот передачи (режим развертки)

Частота передачи (fTX)	Частота опорного генератора (fT)
315 МГц	4,88 МГц
390 МГц	6,05 МГц
418 МГц	6,48 МГц
433,92 МГц	6,73 МГц

Шаг 3: Выбор конденсатора C_TH

Извлечение постоянного значения демодулированного сигнала для целей логического разделения данных осуществляется с помощью внешнего порогового конденсатора C_TH и встроенного на кристалле переключаемого конденсатора «резистора» R_SC, показанного на блок-схеме.

Значения постоянной времени уровня разделения несколько варьируются в зависимости от типа декодера, шаблона данных и скорости передачи данных, но обычно составляют от 5 мс до 50 мс. Для максимизации диапазона требуется оптимизация значения C_TH.

Выбор конденсатора C_TH

Первым шагом в этом процессе является выбор постоянной времени уровня разделения данных. Этот выбор сильно зависит от системных факторов, включая время отклика декодирования системы и структуру кода данных (то есть наличие преамбулы данных и т. д.). Этот вопрос более подробно рассмотрен в Примечании к применению 22.

Эффективное сопротивление R_SC указано в таблице электрических характеристик как 145 кОм на частоте 315 МГц, это значение линейно зависит от частоты. Импеданс источника вывода C_TH на других частотах определяется уравнением (4), где f_T измеряется в МГц:

Рекомендуется значение τ, равное 5-кратному битрейту. Предполагая, что установлена постоянная времени уровня нарезки τ, конденсатор C_TH может быть вычислен с помощью уравнения

Обычно достаточно стандартного керамического конденсатора X7R с допуском ±20%.

Шаг 4: Выбор конденсатора C_AGC.

Сигнальный тракт имеет AGC (автоматическую регулировку усиления) для увеличения динамического диапазона входного сигнала. Постоянная времени атаки АРУ устанавливается извне значением конденсатора C_AGC, подключенного к выводу C_AGC устройства. Для максимального увеличения диапазона системы важно поддерживать низкий уровень пульсаций управляющего напряжения АРУ, предпочтительно ниже 10 мВ (пиковое значение) после того, как управляющее напряжение достигнет своего значения покоя. По этой причине рекомендуется использовать конденсаторы емкостью не менее 0,47 мкФ.

Управляющее напряжение АРУ тщательно контролируется на кристалле, чтобы обеспечить работу SYN470R в режиме рабочего цикла. Когда устройство переводится в режим выключения (вывод SHUT подтянут к высокому уровню), конденсатор АРУ остается в плавающем состоянии для поддержания напряжения. При возобновлении работы необходимо восполнить только падение напряжения из-за утечки конденсатора. Рекомендуется использовать конденсатор с относительно низкой утечкой при использовании устройств в режиме рабочего цикла.

Для дальнейшего повышения эффективности работы в режиме рабочего цикла токи АРУ повышаются примерно на 10 мс сразу после вывода устройства из режима выключения. Это компенсирует падение напряжения на конденсаторе АРУ и сокращает время восстановления правильного напряжения АРУ. Ток увеличивается в 45 раз.

Выбор конденсатора C_AGC в непрерывном режиме

Обычно рекомендуется использовать конденсатор C_AGC в диапазоне от 0,47 мкФ до 4,7 мкФ. Значение C_AGC следует выбирать таким образом, чтобы минимизировать пульсации управляющего напряжения АРУ, используя достаточно большой конденсатор большой конденсатор. Однако, если конденсатор слишком большой, АРУ может слишком медленно реагировать на входящие сигналы. Время установления АРУ из полностью разряженного (нулевого напряжения) состояния приблизительно определяется уравнением 6:

Где: C_AGC измеряется в мкФ, а Δt — в секундах.

Выбор конденсатора C_AGC в режиме рабочего цикла

Падение напряжения на конденсаторе C_AGC во время выключения должно быть как можно быстрее компенсировано после включения микросхемы. Как упоминалось выше, SYN470R увеличивает ток двухтактного генератора в 45 раз сразу после запуска. Этот фиксированный период времени основан на опорной частоте генератора f_T. Время составляет 10,9 мс для f_T = 6,00 МГц и обратно пропорционально f_T. Значение емкости конденсатора C_AGC и длительность периода отключения следует выбирать таким образом, чтобы падение напряжения могло быть компенсировано в течение этих 10 мс.

Полярность падения напряжения неизвестна, что означает, что напряжение AGC может падать как вверх, так и вниз. Наихудший случай с точки зрения восстановления — это падение напряжения вниз, поскольку ток подтяжки AGC составляет 1/10 часть величины тока подтяжки вниз. Падение напряжения восстанавливается согласно уравнению 7:

Где:
I = ток подтяжки AGC в течение первых 10 мс (67,5 мкА)
C_AGC = значение емкости конденсатора AGC
Δt = время восстановления падения напряжения
ΔV = напряжение падения напряжения

Например, если пользователь желает Δt = 10 мс и выбирает C_AGC на 4,7 мкФ, то допустимое падение напряжения составляет около 144 мВ. Используя то же уравнение с 200 нА наихудшего случая утечки на выводе и предполагая 1 мкА утечки конденсатора в том же направлении, максимальное допустимое Δt (время выключения) составляет около 0,56 с для восстановления падения напряжения за 10 мс.

Соотношение постоянной времени затухания к постоянной времени атаки фиксировано на уровне 10:1 (то есть постоянная времени атаки составляет 1/10 от постоянной времени затухания). Как правило, расчетное значение 10:1 достаточно для подавляющего большинства применений. При необходимости корректировки постоянную можно изменить, добавив резистор параллельно конденсатору C_AGC. Значение резистора должно определяться в каждом конкретном случае.

5: Выбор полосы пропускания демодуляторного фильтра

Входы SEL0 и SEL1 управляют полосой пропускания демодуляторного фильтра в четыре бинарных шага (от 625 Гц до 5000 Гц в режиме развертки, от 1250 Гц до 10000 Гц в фиксированном режиме), см. Таблицу 1. Полоса пропускания должна быть выбрана в соответствии с областью применения. Полоса пропускания демодулятора должна быть установлена в соответствии с уравнением 8.

(8) Полоса пропускания демодулятора = 0,65 / Минимальная ширина импульса

Следует отметить, что значения, указанные в таблице 1, являются номинальными. Полоса пропускания фильтра линейно зависит от частоты, поэтому точное значение будет зависеть от рабочей частоты. Точное значение полосы пропускания фильтра на выбранной частоте см. в разделе «Электрические характеристики».

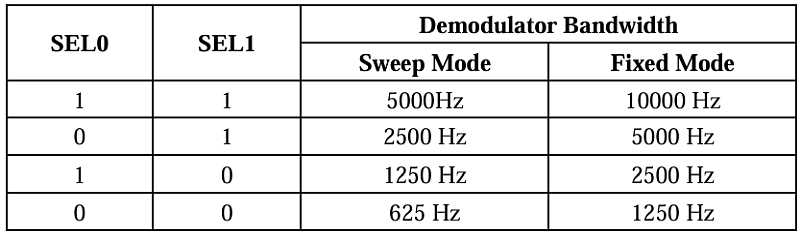

Таблица. Номинальная полоса пропускания демодуляторного фильтра в зависимости от SEL0, SEL1 и режима работы

Согласование импеданса антенны

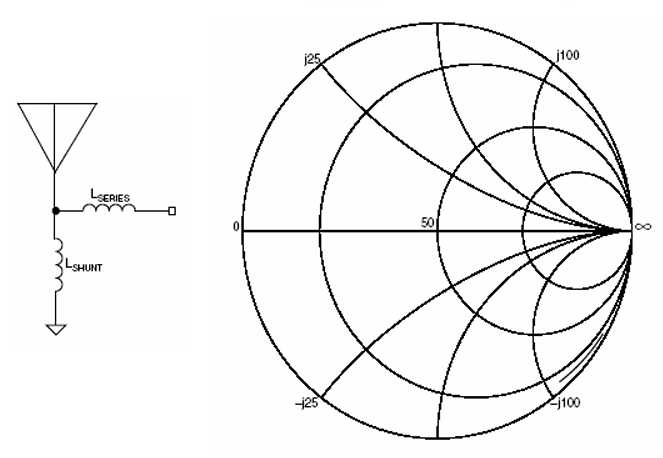

Как показано в таблице 4, входное сопротивление антенного вывода зависит от частоты. Согласование вывода ANT до 50 Ом может быть выполнено с помощью L-образной схемы. То есть, шунтирующий индуктор от ВЧ-входа к земле и еще один последовательно от ВЧ-входа к антенному выводу.

Значения индуктивностей могут отличаться от указанных в таблице в зависимости от материала печатной платы, толщины печатной платы, конфигурации заземления и длины дорожек в топологии. Приведенные значения были определены для платы FR4 толщиной 0,031 мм, с твердой заземляющей плоскостью на нижнем слое и очень короткими дорожками. Были протестированы проволочные индуктивности MuRata и Coilcraft 0603 или 0805 для поверхностного монтажа, однако любой проволочный индуктор с высокой частотой саморезонанса (SRF) должен подойти.

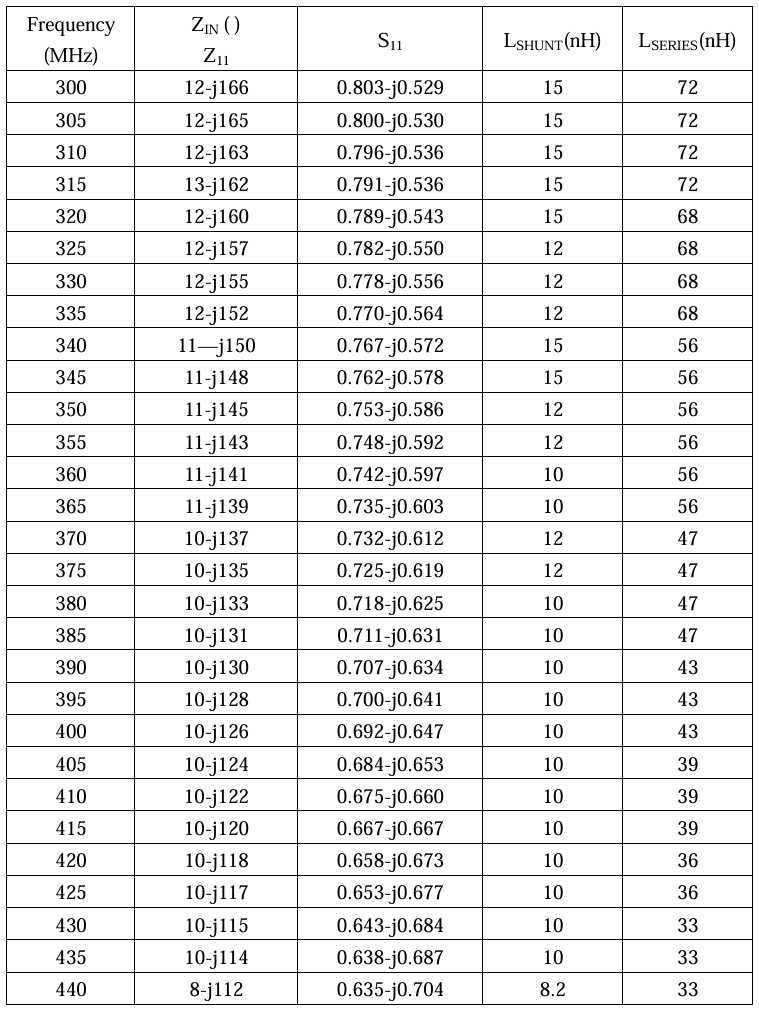

Таблица. Входное сопротивление в зависимости от частоты.

Функция выключения

Режим циклического включения/выключения SYN470R (часто называемый опросом) достигается путем включения и выключения SYN470R через вывод SHUT. Функция выключения управляется логическим состоянием, подаваемым на вывод SHUT. Когда VSHUT находится в высоком состоянии, устройство переходит в режим ожидания с низким энергопотреблением. Этот вывод внутренне подтянут к высокому уровню; для включения приемника его необходимо подтянуть к низкому уровню извне.

Конденсаторы шунтирования источника питания

Конденсаторы VDDBB и VDDRF следует соединять непосредственно на выводах микросхемы. Настоятельно рекомендуется использовать конденсаторы шунтирования источника питания. Их следует подключать к VDDBB и VDDRF с максимально короткой длиной выводов. Для достижения наилучших результатов подключайте VSSRF к VSSBB только к источнику питания (то есть, предотвращайте протекание токов VSSBB через обратный путь VSSRF).

Повышение избирательности с помощью дополнительного полосового фильтра

Для приложений, работающих в условиях высокого уровня окружающего шума, между выводом ANT и VSSRF может быть подключена полосовая фильтрация с фиксированным значением для обеспечения дополнительной избирательности приема и защиты от перегрузки на входе. Минимальная конфигурация входа показана на рисунке 2a. Она обеспечивает некоторую фильтрацию и необходимую защиту от перегрузки.

Шумоподавление

В периоды тишины (отсутствие сигнала) выходной сигнал данных (вывод DO) случайным образом изменяется в зависимости от шума. Большинство декодеров способны различать этот случайный шум и фактические данные, но для некоторых систем это представляет проблему. Существует три возможных подхода к снижению этого выходного шума:

1. Аналоговый шумоподавитель для повышения порога демодулятора;
2. Цифровой шумоподавитель для отключения выхода при отсутствии данных;
3. Выходной фильтр для фильтрации (высокочастотных) шумовых помех на выводе данных.

Самое простое решение — добавить аналоговый шумоподавитель, введя небольшое смещение, или напряжение шумоподавления, на выводе CTH, чтобы шум не запускал внутренний компаратор. Обычно достаточно 20–30 мВ, и этого можно достичь, подключив резистор в несколько мегаом от вывода CTH к VSS или VDD, в зависимости от желаемой полярности смещения. Поскольку SYN470R имеет АРУ приемника, шум на входе внутреннего компаратора всегда одинаков и устанавливается АРУ. Требование к смещению шумоподавления не меняется по мере изменения уровня локального шума от одной установки к другой.

Введение шумоподавления снизит чувствительность и дальность действия. Вводите только такое смещение, которое достаточно для подавления выходного сигнала. Типичные значения резисторов шумоподавления варьируются от 6,8 МОм до 10 МОм.

Функция пробуждения

Выходной сигнал WAKEB может использоваться для снижения энергопотребления системы путем включения остальной части системы при наличии радиочастотного сигнала. WAKEB — это выходной логический сигнал, который переходит в активное состояние (низкий уровень), когда микросхема обнаруживает постоянную несущую радиочастоту. Функция пробуждения недоступна, когда микросхема находится в режиме выключения.

Для активации функции пробуждения необходимо, чтобы постоянная несущая радиочастота присутствовала в течение 128 отсчетов или в течение внутреннего системного тактового сигнала. Внутренний системный тактовый сигнал формируется от опорного генератора и составляет 1/256 от частоты опорного генератора. Например:

f_T = 6,4 МГц
f_S = f_T/256 = 25 кГц
P_S = 1/f_S = 0,04 мс
128 отсчетов x 0,04 мс = 5,12 мс

Где:
f_T = частота опорного генератора
f_S = частота системного тактового сигнала
PS = период системного тактового сигнала

Счетчик пробуждения сбрасывается сразу после того, как обнаруживается спад несущей радиочастоты. Длительность выходного сигнала пробуждения определяется требуемым временем пробуждения плюс дополнительный интервал времени включения несущей радиочастоты для создания импульса пробуждения.

Время выходного импульса WAKEB = TWAKE + Дополнительное время включения несущей радиочастоты

Для разработчиков, желающих использовать функцию пробуждения при подавлении выходного сигнала, необходимо использовать положительное напряжение смещения подавления. Это просто требует, чтобы резистор подавления был подключен к напряжению, более положительному, чем напряжение покоя на выводе CTH, так что выходной сигнал данных будет низким в отсутствие передачи.

Пример применения

Применение приемника/декодера на частоте 315 МГц

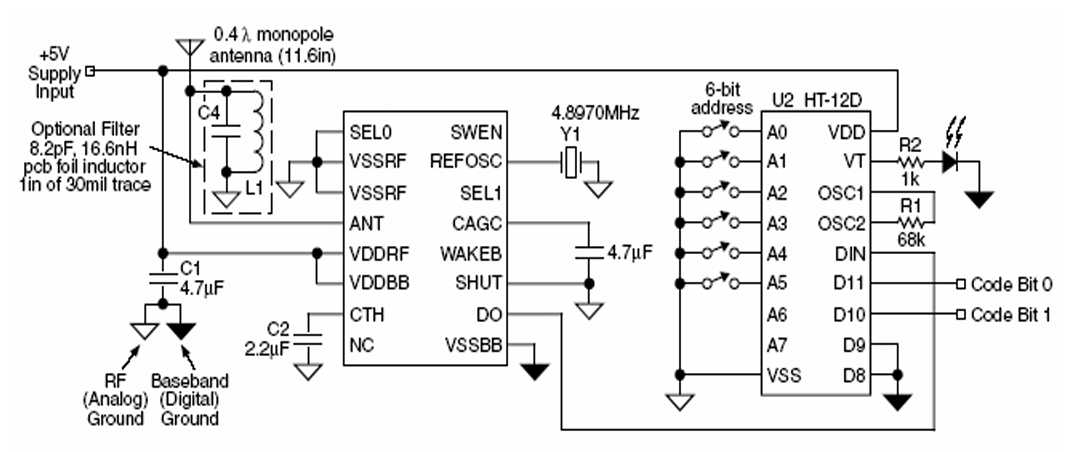

На рисунке показан типичный пример применения микросхемы УВЧ-приемника SYN470R. Этот приемник работает непрерывно (без изменения коэффициента заполнения) в режиме развертки и имеет 6-битное адресное декодирование и два бита выходного кода.

Приемник/декодер с модуляцией включения/выключения, 315 МГц, 1 кбит/с

В этом примере работа ведется на частоте 315 МГц и может быть настроена путем выбора соответствующего опорного частотного параметра (Y1) и регулировки длины антенны. Значение C4 также изменится, если используется дополнительный входной фильтр. Изменения скорости передачи данных от 1 кбит/с могут потребовать изменения значения R1.

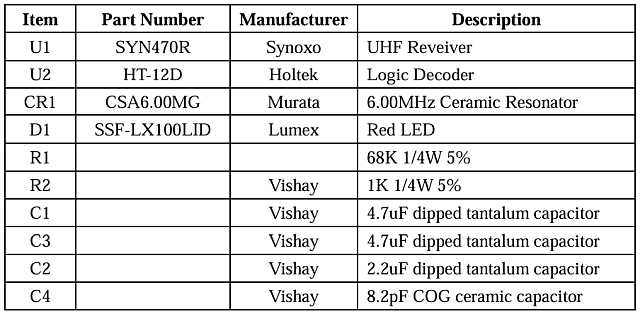

Спецификация компонентов прилагается к схеме:

---
